CNC 3 차원 건 드릴링 머신

CNC 3 차원 건 드릴링 머신이 기계는 금형 산업에서 공작물을 가공하거나 다른 분야에서 입방체 공작물을 가공하는 데 사용되었습니다. 제품 세부 사항 소개 기계 주로 매개 변수 : 생산 정확도 :

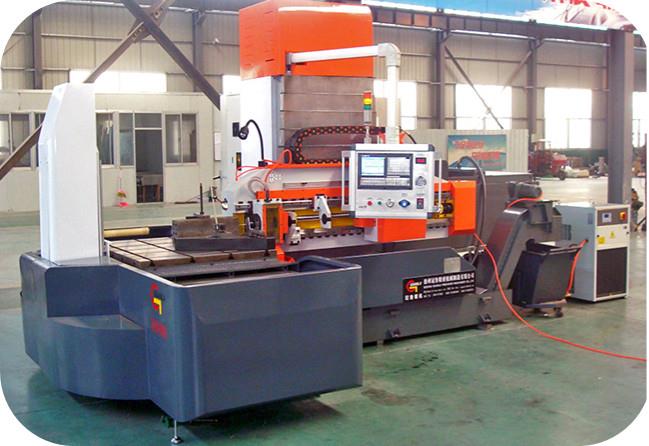

CNC 3 차원 건 드릴링 머신
이 기계는 금형 산업에서 공작물을 가공하거나 다른 분야의 입방체 공작물에 사용되었습니다.

제품 세부 사항 소개

기계 침대 기반	● HT300 철, 수지 모래 정밀 주조. ● 두 번 타이밍 처리, 높은 강성과 안정성.
Z 축 가이드 레일	● 대만 선형 가이드 레일에서 채택, ● 높은 전송 정확도, ● 즉각적인 응답.
작업대	● T- 슬롯 작업 테이블, 슬롯 너비 22mm, ● 크기 : x 축 방향 1200mm, z 축 방향 900mm. ● 공작물의 로딩 / 언 로딩이 편리합니다.

image001_副本

드릴 바 나머지	● 드릴 바 유지, ● 드릴링 정확도, ● 드릴 바의 진동을 줄입니다.
가이 딩 프레임	● 공압 시스템으로 구동하고, 공작물을 조이거나 풀어 주며, ● 드릴 비트 안내, ● 고압 절삭유 씰링, ● 칩 제거, 절삭유 반환, ● 축 이동 스트로크는 50mm입니다.

image003_副本

기계 주로 매개 변수 :

사양			매개 변수	말
근무 능력	드릴링 직경 범위		Φ3 ~ Φ30mm
	드릴링 최대 깊이		2000mm
기계 문자	Z 축	절입 속도 범위	5 ~ 500mm / min	무단 변속
		빠른 속도 범위	3000mm / 분
	X 축	여행	1500mm
	Y 축	여행 거리	1000mm
	드릴링 바 박스	속도 범위	500 ~ 5000r / min	무단 변속
		모터 파워	5.5KW	컨버터 모터
	기계 적재 중량		10000kg
	구멍 길이 - 직경 비율		≤100
제어 시스템	델타 PLC (Z 축)
냉각제 시스템	냉각제 시스템 압력 범위		0 ~ 8MPa		조절할 수 있는
	냉각제 시스템 유량 범위		0 ~ 63L / min		조절할 수 있는
	필터 정확도		20μm
	오일 챔버 체적 (자동 칩 호위 시스템을 장비합니다. 또한 오일 쿨러를 장비합니다.		1000L

생산 정확도 :
