설명
기본 정보
모델 번호 : DBK-200 DBK-200A
좌표 보링 기종 : 수평 형
제어 모드 : CNC
자동 등급 : 자동
조건 : 신규
지루한 직경 범위 : 40-200mm
맥스. 보링 깊이 : 500mm-12000mm
클램핑 공작물 직경 : 60-300mm
스핀들 테이퍼 : 1:20
전압 : 380V / 50Hz 또는 사전 선택
명세 : 세륨 ISO9001
HS 코드 : 8459210000
구조 : 깊은 홀 보링 머신
공구 유형 : BTA 보링 헤드
정밀도 : 고정밀
인증 : CE, ISO 9001
색상 : 고객 요구에 따라
드릴링 직경 범위 : 30-80mm
스핀들 센터 높이 : 350mm
주축 스핀들 속도 범위 : 60-1000rpm
CNC 시스템 : Siemens 또는 기타

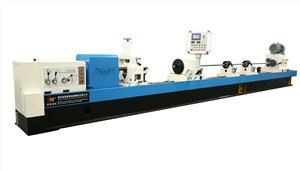

기계 요약
* CNC 깊은 구멍 드릴링 및 보링 머신은 주로 원통형 가공물 가공용입니다. 이 기계는 굴착, 보링, 팽창 및 롤러 버니 싱 등의 공정을 수행 할 수 있습니다.
* 기계에는 CNC 시스템이 장착되어 있습니다. 관통 구멍을 가공하는 것 외에도 스텝 홀이나 블라인드 홀 등을 가공 할 수 있습니다.
* 공작 기계는 특수 실린더, 석탄 실린더, 유압 기계, 고압 보일러 튜브, 석유, 군용, 전기 및 영공 등의 생산에 적합합니다.
성능 및 기능
* 시리즈 심공 드릴링 및 보링 머신은 경화 기술로 처리되고 내마모성이 우수한 침대 바디에 이중 직사각형 가이드 웨이를 채택합니다.
* 오일이 튀거나 새는 것을 방지하기 위해 보호 장치가 기계 주위에 설치됩니다.
* Feeding System과 Oil Feeder는 공구와 공작물의 안전을 보장하기 위해 서보 모터 제어 및 기어 랙 (gear-rack) 변속기를 채택하여 기계가 쉽게 작동되고 견고 함을 유지합니다.
* 스핀들 모터는 무단 변속이 가능한 AC 가변 주파수 모터를 사용합니다.
* 드릴링 및 보링 프로세스에 적용 가능합니다. 드릴링시 내부 절삭 (BTA) 방식을 채택하면 절삭유가 절삭유에 의해 절삭유가 절삭 부위에 공급되고 드릴링 바의 내부 구멍을 통해 칩이 배출되고 절삭유의 뒷부분에있는 칩 컨테이너로 수집됩니다. 기계.
* 기계는 고효율의 복합 공구가 장착되어 있으며, 스카이 빙 롤러 버니 싱 공구를 자동으로 팽창 및 후퇴시킬 수있어 오일 실린더 생산을위한 고효율 가공이 가능합니다.
* 독일 WENAROLL 공구를 선택할 수 있으며 고객은 당사에서 제조 한 공구를 사용할 수도 있습니다.
* DBK-200에는 Workhead Box가 장착되어 있지만 보링 박스 또는 드릴링 박스는 장착되어 있지 않습니다. DBK-200A는 DBK-200을 기준으로 보링 박스 또는 드릴링 상자에 추가되므로 원통형 공작물에 대한 깊은 홀 가공이보다 효율적입니다.
기술 파라미터
주축
그것은 12 단계 속도 변경 또는 속도 무단 변속을 선택할 수 있습니다. CNC 시스템은 GSK 또는 SIEMENS 또는 FANUC 또는 기타 CNC 시스템을 갖추고 있습니다.
포장 및 배송
* 먼저 방수 헝겊으로 포장 한 다음 나무 케이스에 넣으십시오.
* 나무 상자에 포장하고 포장해야하는 부품은 거의 없습니다.
* 고객의 다른 요구에 따라, 다른 포장을 채택 할 수 있습니다.
* CNC 깊은 홀 호닝 머신 또는 CNC 심공 드릴링 및 보링 머신 또는 CNC 깊은 홀 스카이 비닝 롤러 버니 싱 머신 모두 동일한 표준 패키지를 사용합니다.
* CNC 깊은 구멍 드릴링 및 보링 머신은 주로 원통형 가공물 가공용입니다. 이 기계는 굴착, 보링, 팽창 및 롤러 버니 싱 등의 공정을 수행 할 수 있습니다.
* 기계에는 CNC 시스템이 장착되어 있습니다. 관통 구멍을 가공하는 것 외에도 스텝 홀이나 블라인드 홀 등을 가공 할 수 있습니다.
* 공작 기계는 특수 실린더, 석탄 실린더, 유압 기계, 고압 보일러 튜브, 석유, 군용, 전기 및 영공 등의 생산에 적합합니다.
성능 및 기능
* 시리즈 심공 드릴링 및 보링 머신은 경화 기술로 처리되고 내마모성이 우수한 침대 바디에 이중 직사각형 가이드 웨이를 채택합니다.
* 오일이 튀거나 새는 것을 방지하기 위해 보호 장치가 기계 주위에 설치됩니다.
* Feeding System과 Oil Feeder는 공구와 공작물의 안전을 보장하기 위해 서보 모터 제어 및 기어 랙 (gear-rack) 변속기를 채택하여 기계가 쉽게 작동되고 견고 함을 유지합니다.
* 스핀들 모터는 무단 변속이 가능한 AC 가변 주파수 모터를 사용합니다.
* 드릴링 및 보링 프로세스에 적용 가능합니다. 드릴링시 내부 절삭 (BTA) 방식을 채택하면 절삭유가 절삭유에 의해 절삭유가 절삭 부위에 공급되고 드릴링 바의 내부 구멍을 통해 칩이 배출되고 절삭유의 뒷부분에있는 칩 컨테이너로 수집됩니다. 기계.
* 기계는 고효율의 복합 공구가 장착되어 있으며, 스카이 빙 롤러 버니 싱 공구를 자동으로 팽창 및 후퇴시킬 수있어 오일 실린더 생산을위한 고효율 가공이 가능합니다.
* 독일 WENAROLL 공구를 선택할 수 있으며 고객은 당사에서 제조 한 공구를 사용할 수도 있습니다.
* DBK-200에는 Workhead Box가 장착되어 있지만 보링 박스 또는 드릴링 박스는 장착되어 있지 않습니다. DBK-200A는 DBK-200을 기준으로 보링 박스 또는 드릴링 상자에 추가되므로 원통형 공작물에 대한 깊은 홀 가공이보다 효율적입니다.
기술 파라미터
명세서 | 단위 | GL-T2120 | GL-T2120A |
| 드릴링 직경 범위 | mm | Φ30-Φ80 | Φ30-Φ80 |
| 보링 직경 범위 | mm | Φ40 - Φ200 | Φ40 - Φ200 |
| 보링 깊이 범위 | mm | 500-12000 | 500-12000 |
| 공작물 고정 장치. 범위 | mm | Φ60 - Φ300 | Φ60 - Φ300 |
| 스핀들 중심 높이 | mm | 350 | 350 |
| 주축 스핀들의 회전 속도 범위 | r / m | 61-1000 | 61-1000 |
| 스핀들 구멍 직경 | mm | Φ75 | Φ75 |
| 스핀들 전면 테이퍼 구멍 직경 | mm | Φ85 1:20 | Φ85 1:20 |
| 주축 모터 전력 | kw | 30kw 가변 주파수 모터 | |
| 드릴 박스 모터 동력 | kw | - | 22 개월 |
| 드릴 상자 스핀들 구멍 직경 | mm | - | Φ75 |
| 드릴 상자 앞쪽 테이퍼 구멍 | mm | - | Φ85 1:20 |
| 드릴 박스 속도 범위 | r / 분 | - | 40-500 (12 단계) |
| 이송 속도 범위 (무단계) | mm / min | 5-3200 (무단) | 5-3200 (무단) |
| 급송 캐리지 급속 이송 속도 | m / 분 | 3.2 | 3.2 |
| 피드 모터 동력 | kw | 삼 | 삼 |
| 피드 캐리지 급속 모터 동력 | kw | 삼 | 삼 |
| 유압 펌프 모터 동력 | kw | 1.5 | 1.5 |
| 유압 시스템의 정격 작동 압력 | Mpa | 6.3 | 6.3 |
| 냉각 펌프 모터 동력 | kw | 5.5 (4 그룹) | 5.5 (4 그룹) |
| 냉각 시스템 정격 압력 | Mpa | 2.5 | 2.5 |
| 냉각 시스템 흐름 | L / 분 | 100,200,300,400 | 100,200,300,400 |
| CNC 시스템 | 지멘스 808 또는 KND | ||
주축
그것은 12 단계 속도 변경 또는 속도 무단 변속을 선택할 수 있습니다. CNC 시스템은 GSK 또는 SIEMENS 또는 FANUC 또는 기타 CNC 시스템을 갖추고 있습니다.
포장 및 배송
* 먼저 방수 헝겊으로 포장 한 다음 나무 케이스에 넣으십시오.
* 나무 상자에 포장하고 포장해야하는 부품은 거의 없습니다.
* 고객의 다른 요구에 따라, 다른 포장을 채택 할 수 있습니다.
* CNC 깊은 홀 호닝 머신 또는 CNC 심공 드릴링 및 보링 머신 또는 CNC 깊은 홀 스카이 비닝 롤러 버니 싱 머신 모두 동일한 표준 패키지를 사용합니다.
